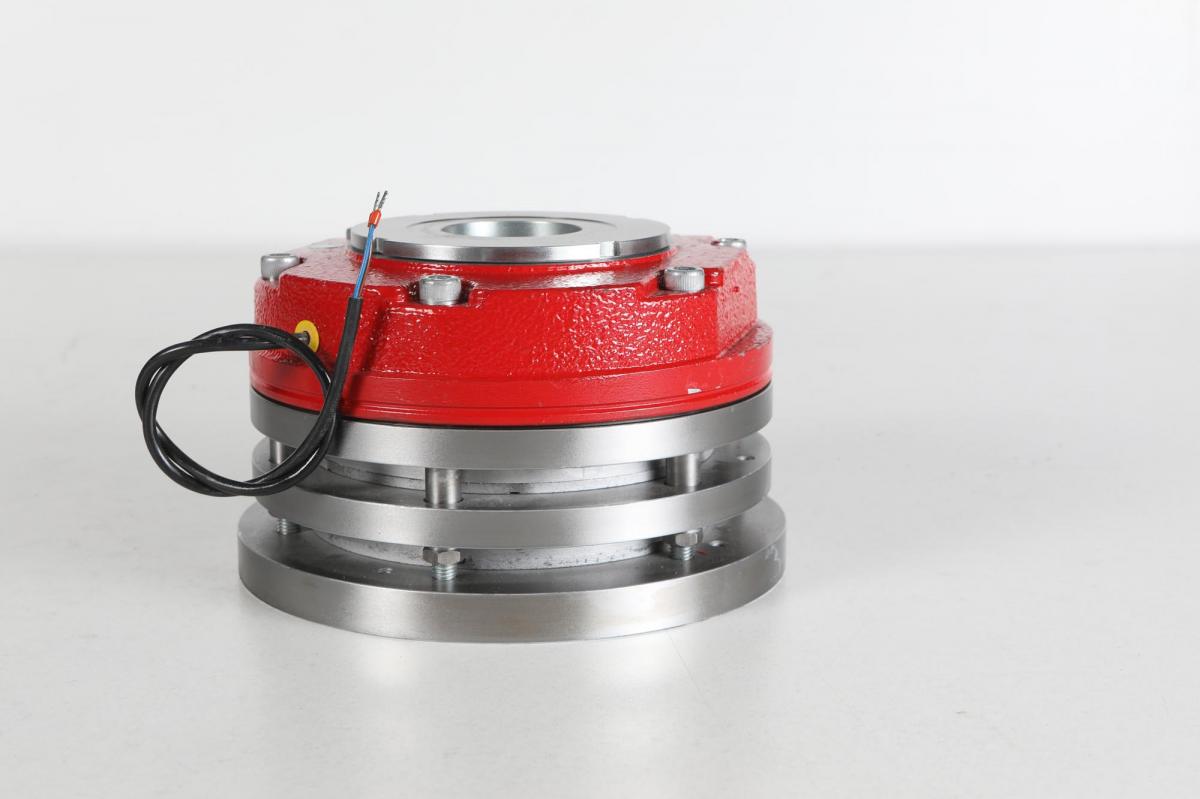

YAY BASKILI FREN

Yay baskılı elektromanyetik fren genellikle elektrik motorunun arka kısmına kolayca montaj edilebilen güvenlik ekipmanıdır. Elektromanyetik kuvvetin ve frenleme torkunun maksimum düzeyde olması için fren gövdeleri ve balataları özel malzemelerden imal etmekteyiz. Yay baskısı ile durdurma işlemi yaptığından dolayı, motorun veya bağlı olduğu sistemin, kontrollü ve güvenli bir şekilde ani duruşunu sağlarken frenleme için herhangi enerjiye ihtiyaç duymaz

ÖZELLİKLER

5 Nm ile 1600 Nm arasında çalışabilen 11 farklı fren seçeneği
Daha güçlü manyetik alan elde edebilmek için özel tasarlanmış gövde
Uzun ömürlü, sürtünme katsayısı yüksek asbestsiz balata
70 dB’in altında sessiz çalışma
24 V DC, 110 V DC, 220 V DC çalışma voltajı
1850 C sıcaklığa dayanaklı bobin yapısı
Korozyona karşı bobin gövdesi ve diğer mekanik parçalar elektroliz yöntemiyle çinko kaplanmıştır.
Microswitch, proxyswitch, ve enkoder montajına uygun tasarım
Hassas konumlama
Kolay montaj edilebilme

ÇALIŞMA ŞEKLİ

Enerjisiz halde fren halinde olan sistem, bobinin enerjilenmesiyle oluşan manyetik alan sayesinde gövde içerisindeki baskı yaylarını yenerek, baskı flanşını gövdeye çeker ve oluşan boşluktan dolayı serbest kalan balata, göbeğindeki dişli ve kamayla bağlı olduğu iş milini serbest bırakır. Frenleme pozisyonuna geçmesini istediğinizde, bobindeki enerjinin kesilmesiyle ortadan kalkan manyetik alan sonucu kurulu yaylar baskı flanşını hareket ettirerek balatanın tespit flanşı ile baskı flanşı arasında sıkışmasını sağlayarak iş milinin durdurur.



SOFT FREN

Tasarımı tamamen firmamıza ait olan SOFT Fren;
kontrollü, emniyetli ve yumuşak bir duruş sağlamak amacı ile üretilmiştir. Ani duruş istenmeyen dönen sistemlerde yüksek verimle ve güvenli bir şekilde kullanılırlar. Elektromanyetik soft frenin yüksek verimlilikte ve uzun ömürlü kullanılabilmesi için; fren balatalarının ve bobin gövdesinin sürtünme yüzeyleri, toz, kir, yağ ve aşındırıcı partiküllerden korunmalıdır.

ÖZELLİKLER

Düşük frenleme torku istenen farklı güç ve devirlerdeki motorlara uygulanabilme
2.5 Nm ile 30 Nm arasında çalışabilen 8 farklı frenleme seçeneği
70 dB’in altında sessiz çalışma
185 C sıcaklığa dayanaklı bobin yapısı
Uzun ömürlü, sürtünme katsayısı yüksek, asbestsiz balata Maksimum elektromanyetik kuvvet oluşturabilmek için bobin gövdesi özel malzemeden seçilmiştir
Korozyona karşı bobin gövdesi ve diğer mekanik parçalar elektroliz yöntemiyle çinko kaplanmıştır
24 V DC, 110 V DC ve 220 V DC voltajlarında çalışabilecek opsiyonlar
